老电视故障维修图解，你知道怎么做吗？

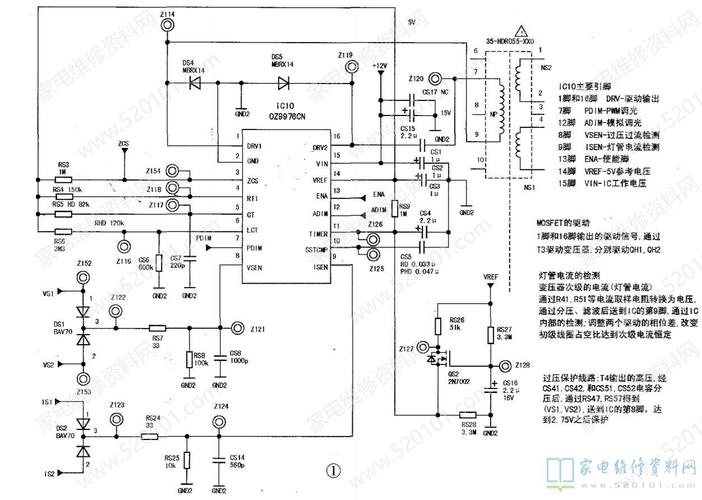

一、老电视故障维修图解 常见故障及维修方法

老式电视机在长期使用过程中，可能会出现各种各样的故障，以下是一些常见的故障及其维修图解和相应的解决方法：

|故障现象|可能原因|维修方法|

||||

|电视无图像无声音|电源未接通，如插头松动、插座故障等；电源线损坏；电源开关损坏；保险丝熔断|检查并确保插头插紧，更换损坏的插座；更换损坏的电源线；更换电源开关；更换相同规格的保险丝|

|有光栅无图像无声音|频道选择错误，未接收到信号；天线或有线电视线连接不良；高频头损坏；中频通道故障|重新选择正确的频道，检查并重新连接好天线或有线电视线；更换高频头；检修中频通道电路|

|图像模糊不清|信号源质量差，如天线信号弱、有线电视信号不稳定等；聚焦电路故障；显像管老化|改善信号源，调整天线位置或联系有线电视运营商；调整聚焦电压；更换显像管（成本较高且技术要求高）|

|图像有横条纹干扰|附近有强电磁干扰源，如微波炉、电冰箱等电器工作产生的干扰；中频通道自激；视频检波电路故障|远离干扰源；检查并消除中频通道自激现象；检修视频检波电路|

|图像出现重影|天线或有线电视线接触不良；信号反射，如周围物体对信号的反射；电视机内部的信号处理电路故障|重新连接好天线或有线电视线；调整天线位置，避免信号反射；检修信号处理电路|

|伴音正常无图像|显像管供电电路故障；行扫描电路故障；亮度通道故障|检查显像管供电电压是否正常，修复供电电路；检修行扫描电路；检修亮度通道电路|

|图像正常无伴音|伴音电路供电故障；音频信号处理电路故障；扬声器损坏|检查伴音电路供电电压，修复供电问题；检修音频信号处理电路；更换扬声器|

二、老电视故障维修图解 维修工具与注意事项

在进行老电视故障维修时，需要准备一些常用的维修工具，并注意以下事项：

**维修工具**：

**万用表**：用于测量电压、电阻、电流等参数，检测电子元件的好坏。

**螺丝刀**：准备各种规格的螺丝刀，用于拆卸电视机外壳和内部部件。

**电烙铁和焊锡**：用于焊接电子元件，修复电路板上的焊点问题。

**镊子**：用于夹取小零件，方便操作。

**示波器**：对于一些复杂的信号故障，示波器可以帮助检测信号波形，查找故障点。

**注意事项**：

在维修前，一定要先切断电视机的电源，避免触电危险，要将电视机的插头从插座上拔下，防止意外通电。

在拆卸电视机时，要注意记录各个部件的位置和连接方式，以便在维修后能够正确组装，可以使用相机拍照或在纸上画草图的方式记录。

在测量电子元件的参数时，要选择合适的量程，避免因量程选择不当而损坏万用表或电子元件。

在焊接电子元件时，要注意控制焊接时间和温度，避免焊点过大或虚焊，焊接完成后，要检查焊点的质量，确保焊接牢固。

对于一些复杂的故障，如果自己没有能力维修，不要强行拆卸和修理，以免造成更大的损坏，可以寻求专业的电视维修人员的帮助。

三、老电视故障维修图解 维修案例分析

下面以一个实际的维修案例来说明老电视故障维修的过程和方法：

**故障现象**：一台老式彩色电视机，开机后有光栅，但无图像无声音。

**故障分析**：首先检查频道选择是否正确，发现频道设置无误，然后检查天线连接情况，发现天线插头松动，将天线插头重新插紧后，故障依旧，接着检查高频头，发现高频头的输入端信号正常，但输出端无信号，初步判断是高频头损坏。

**维修方法**：更换新的高频头后，开机测试，电视机恢复正常，图像和声音都正常。

四、老电视故障维修图解 FAQs

**问题1：老电视出现画面闪烁、有横条或者色彩异常的情况，可能是哪些原因导致的？该如何解决？

答：老电视出现画面闪烁、有横条或者色彩异常的情况，可能有以下原因导致：

**信号问题**：如果是采用室外天线接收信号的老式彩电，当天气变化或天线方向发生改变时，可能会出现信号接收不良的情况，导致画面闪烁或有横条，可以尝试调整天线的方向和位置，或者检查天线与电视的连接是否良好，如果是有线电视用户，可能是有线电视信号线路出现问题，如接头松动、线路老化等，需要联系有线电视运营商进行检查和维修。

**显像管及附属电路故障**：显像管老化、虚焊、管座受潮等都可能导致画面出现异常，显像管管座受潮会引起放电打火现象，导致色彩异常，这种情况下，需要打开机壳，对显像管管座进行干燥处理，或者更换新的管座，显像管的附属电路中的电容、电阻等元件损坏，也可能影响画面质量，需要用万用表等工具对这些元件进行检测和更换。

**主板及信号处理电路故障**：主板上的其他元件故障，如电容漏电、电阻变质、集成电路损坏等，也可能导致画面异常，这需要对主板上的元件进行逐一检查和更换，特别是信号处理电路部分，如中放电路、视频解码电路等出现故障，会影响图像的正常显示，可以通过测量相关引脚的电压、波形等参数来判断故障点，并进行修复或更换故障元件。

**问题2：老电视出现声音异常，如音量小、有杂音或者完全无声的情况，该如何排查和修复？

答：老电视出现声音异常的情况，可以从以下几个方面进行排查和修复：

**音量调节问题**：首先检查遥控器或电视机上的音量调节按钮是否正常工作，有时候按钮可能因为长时间使用而出现接触不良的情况，导致音量无法正常调节，可以清洁按钮或更换遥控器电池试试，检查电视机的音量设置是否正确，是否处于静音模式或音量被调到了最小。

**音频输出设备问题**：检查音频输出设备，如扬声器、耳机插孔等是否正常，如果扬声器损坏，会导致声音变小或完全无声，可以用万用表测量扬声器的电阻值来判断其是否损坏，如果耳机插孔内有杂物或弹片卡住，会影响耳机的使用，同时也可能导致扬声器无声，可以清理耳机插孔或更换耳机插孔来解决。

**音频信号处理电路问题**：音频信号处理电路中的元件损坏，如电容、电阻、集成电路等，会导致声音异常，音频放大电路中的电容漏电，会使声音变小；音频解码电路故障，会导致声音有杂音或完全无声，需要对音频信号处理电路中的元件进行检测和更换，音频信号传输线路中的屏蔽不良或接触不良，也可能导致声音有杂音，可以检查音频信号传输线路的连接情况，加强屏蔽措施。
