电视显示电路原理故障，如何诊断和修复常见的问题？

电视显示电路是电视机中至关重要的一部分，它负责处理视频信号并将其转换为可以在屏幕上显示的图像，由于各种原因，电视显示电路可能会出现故障，导致图像质量下降或完全无法显示，以下将详细分析电视显示电路的原理及其常见故障：

时序控制电路

1、作用：时序控制电路是液晶屏显示当前视频图像信号的关键部件，它能将前端视频信号处理电路送来的数字视频图像信号（LVDS）转换为液晶屏周边源极驱动和栅极驱动集成电路所需的图像数据信号（RSDS）和控制信号（STV、CKV、STH、CKH、POL），经过接口电路直接施加于液晶屏周边的驱动集成电路上。

2、组成：时序控制电路主要由“时序控制电路”、“灰阶电压发生电路”和“DC/DC变换电路”组成，通常做在一块独立的电路板上。

3、故障现象：时序控制电路出现故障会导致液晶屏上出现一些特殊且常见的故障画面，如花屏、图像缺损、图像灰度失真、图像灰暗、一根亮线、一根亮带、倒像等。

逻辑板电路

1、作用：逻辑板电路是将数字板送来的LVDS输入信号（包含RGB数据信号、时钟信号和控制信号三大类）通过逻辑板处理后，转换成能驱动液晶屏的LVDS信号，并送往液晶面板侧的LVDS接收芯片，从而驱动液晶屏显示图像。

2、故障判断：逻辑板损坏会造成屏不能正常显示图像，但按键和遥控功能可能仍然起作用，快速判断逻辑板电路是否有故障的方法包括检测输入视频信号波形、电源输入电压以及屏线接口输出的液晶屏驱动信号波形是否正常。

3、常见故障现象及检修思路：

无图像：多为逻辑板无供电电压所致，应检查逻辑板的供电电压是否正常。

有图像但彩色或对比度异常：测量逻辑板处的数据信号是否正常，可用示波器或直流电压法进行判断。

屏上出现竖条：可能是逻辑板或液晶屏损坏，需更换同型号逻辑板以准确判断故障部位。

电源电路

1、作用：电源电路为电视显示电路提供稳定的工作电压和电流，确保各部分电路正常工作。

2、故障现象：电源电路故障可能导致电视无法开机、自动关机或屏幕闪烁等问题。

3、检修方法：使用万用表测量关键点的电压值，与正常值进行比较，找出故障点并进行修复或更换损坏的元件。

信号处理电路

1、作用：信号处理电路负责对输入的视频信号进行解码、去隔行、缩放、色彩校正等处理，将其转换为适合显示的信号格式。

2、故障现象：信号处理电路故障可能导致图像失真、颜色异常、画面抖动等问题。

3、检修方法：根据故障现象分析可能的故障点，使用示波器或万用表测量相关点的波形或电压值，找出故障原因并进行修复。

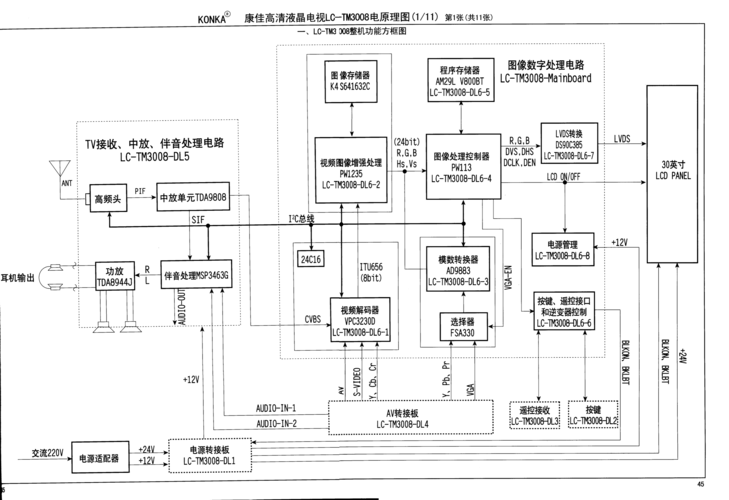

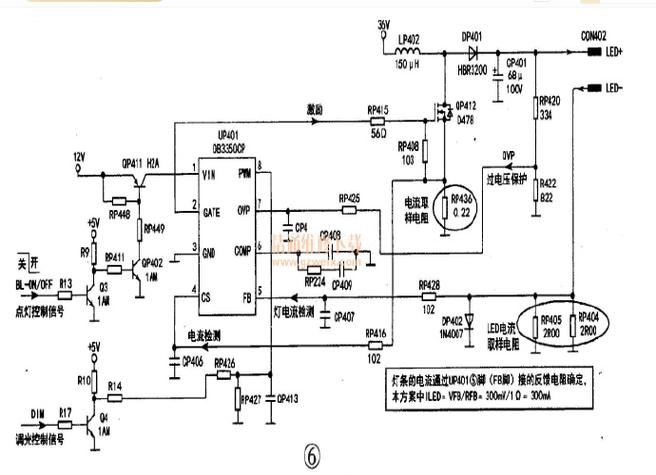

背光电路

1、作用：背光电路为液晶屏提供均匀的背光源，使图像能够清晰可见。

2、故障现象：背光电路故障可能导致屏幕亮度不均、黑屏或背光闪烁等问题。

3、检修方法：检查背光灯管、高压板及相关电路元件是否损坏，根据具体情况进行更换或修复。

常见问题解答（FAQs）

电视显示电路的原理涉及多个方面，包括时序控制电路、逻辑板电路、电源电路、信号处理电路和背光电路等，当这些电路中的任何一个出现问题时，都可能导致电视显示异常或完全无法显示，了解电视显示电路的原理和常见故障对于维修人员来说至关重要，通过掌握相关知识和技能，可以更准确地判断故障原因并采取有效的维修措施。
