燃气灶故障维修，这些图集能帮大忙吗？

1. 更换新电池，检查电池盒内电极是否干净且接触良好，如图1所示，确保电池正负极安装正确。

2. 若点火针有破损、变形，需更换新的点火针，并调整其位置，使其能准确对准点火孔，如图2。

3. 对于脉冲点火器故障，需专业人员使用万用表等工具检测，确定损坏后更换新的脉冲点火器，如图3。

1. 检查燃气阀门是否处于开启状态，若未打开则打开；若怀疑管道堵塞，可联系燃气公司专业人员进行检查疏通，如图4。

2. 清理分火器火孔，可使用牙签或细针等工具将堵塞物清除，如图5。

3. 调节风门，一般通过旋转风门调节手柄，使火焰呈现清晰的蓝色且稳定燃烧，如图6。

1. 检查家中其他燃气设备火焰情况，若都小则可能是燃气压力问题，需联系燃气公司处理；若仅燃气灶火焰小，检查喷嘴是否堵塞，可用细铁丝疏通喷嘴，如图7。

2. 若怀疑调压阀故障，可先尝试调节调压阀上的旋钮，看能否改善火焰大小；若不行，需更换新的调压阀，如图8。

1. 适当调大风门，增加进风量，使火焰颜色恢复正常，如图9。

2. 清理喷嘴，确保燃气喷出顺畅，若燃气本身质量问题，可联系燃气供应商解决。

1. 检查燃气供应情况，如有问题联系燃气公司；避免在燃气灶周围有强风源，可安装防风罩，如图10。

2. 调整锅架，使其平稳放置，如图11。

1. 关闭燃气阀门，使用肥皂水涂抹在管道连接处，若有气泡产生，则说明此处漏气，拧紧连接处或更换密封圈，如图12。

2. 若灶具表面有裂缝或砂眼，需更换新的灶具，不可继续使用，如图13。

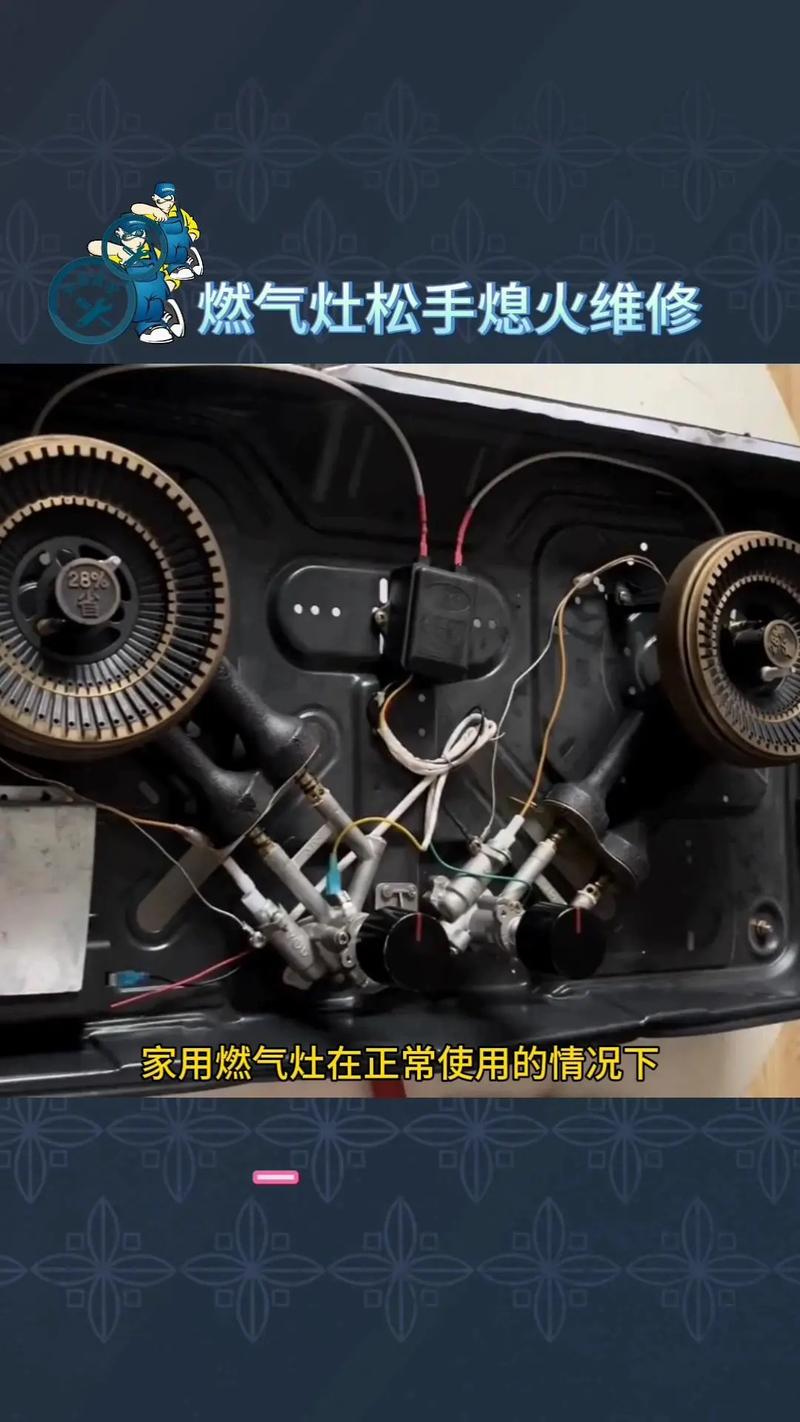

1. 调整热电偶位置，使其能准确感应火焰温度，如图14；若热电偶损坏，需更换新的热电偶，如图15。

2. 对于熄火保护电路故障，需专业人员使用专业工具进行检测和维修，如图16。
