TCL电视出现故障该如何进行维修？

TCL电视故障维修

TCL电视常见故障及维修方法

1、屏幕显示故障：屏幕出现红、绿、蓝横线、竖线、水平亮线、垂直亮线、图闪、黑屏、蓝屏、花屏、彩色失真等。

2、声音不正常：声音音量小，沙哑，失真等无规律自动关机开机后不久自动关机，控遥控器不起作用，灵敏度不高。

3、图像问题：图像抖动，图像模糊，图像失真，色彩失真，黑屏等。

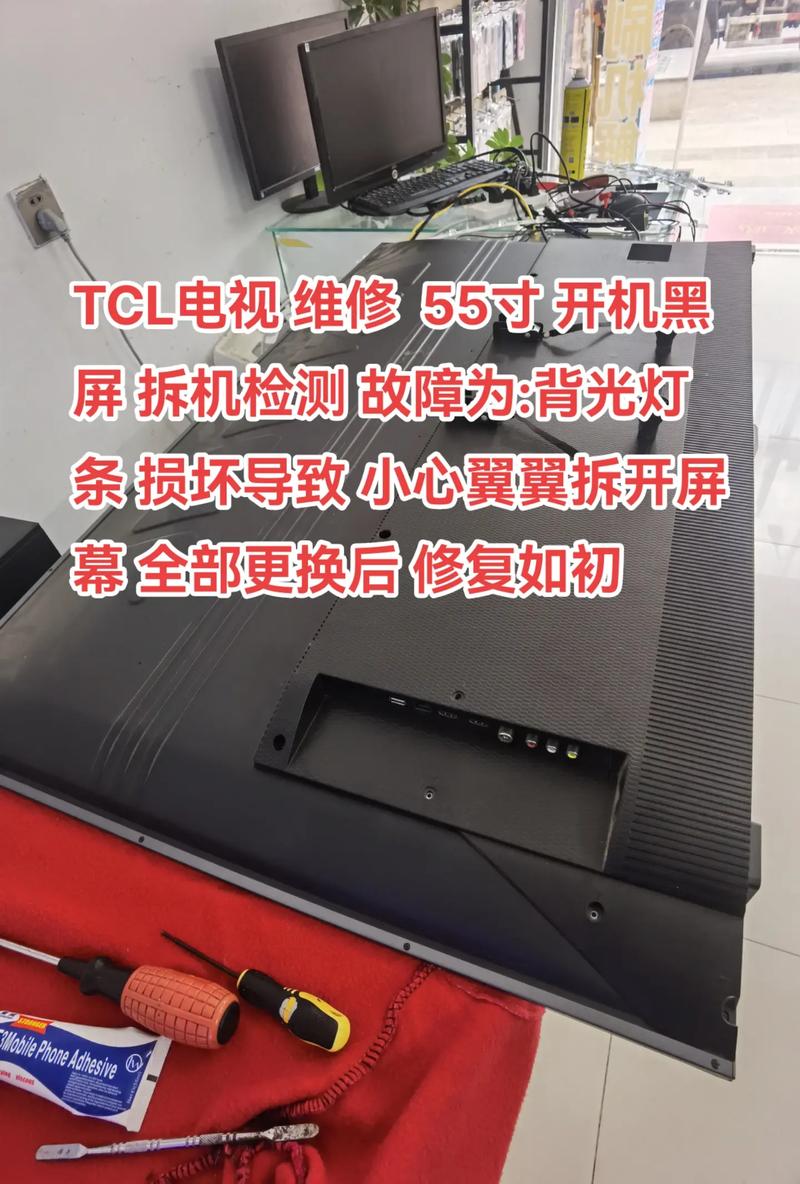

4、背光灯故障：屏幕有光栅，红、绿、蓝回扫线等；图象无法调节（亮度无法调节，对比度无法调节）。

5、电源问题：TCL背投彩色电视维修电源板故障、开机通电后，指示灯不亮，自动关机，灯闪不开机等。

6、扫描板故障：TCL背投彩色电视维修扫描板故障、开机屏幕不显示，屏幕发黑，自动黑屏、灯闪不开机、图像左右上下压缩扩大)；有声音无图象（声音正常，遥控正常，但无图象，黑屏）。

7、高频板故障：TCL背投彩色电视维修高频板故障、开机蓝屏无信号、TV图闪、搜台少、自动搜索不存台、跑台、图像雪花很大等故障。

8、汇聚板故障：TCL背投彩色电视机维修汇聚板故障、开机图像彩色不良、红、绿、蓝不重合拖影等。

TCL电视常见故障维修案例分析

1、TCL HiD29276H：AV无图像，IC901 4052。

2、TCL NT25A11：偏色Q523，C2688。

3、TCL AT2575B：彩色失控，R407，虚焊。

4、TCL 2980G：水平亮线，ZCS01，TDA8351。

5、TCL AT29211A：有声音无图像，IC201，8373。

6、TCL AT21211：机内有异响，Q601，A1015。

7、TCL 2927D：水平亮线，IC301，TDA8351虚焊。

8、TCL HiD29189H：灯亮不开机，IC002，24C16。

9、TCL AT21228：灯亮不开机，Q206，C1815。

10、TCL AT25215Z：三无，IC201，TDA9373(A01V01)。

11、TCL 2129A：水平亮线，C306，电容。

12、TCL 2906A：三无，Q403，D1556。

13、TCL 2901A：无光栅，IC001，M06V3T。

14、TCL 2510G：三无，Q402，D2539。

15、TCL 2513E：三无，IC801，STRS6656。

16、TCL 2510G：图闪，IC002。

17、TCL AT25211：图闪，D301，1N4004。

18、TCL AT2965U：灯亮不开机，R409，1R。

19、TCL AT21211：自动关机，Q206，C1815。

20、TCL 9621B：逃台，T105，中周。

21、TCL 2976S：水平亮线，IC301，TDA8427虚焊。

22、TCL R2917：灯亮不开机，D405/R417.BY228/电阻。

23、TCL 2516D：有声音无图像，T402，插座虚焊。

24、TCL 2988D：灯亮不开机，IC201，OM8838。

25、TCL AT2988D：灯亮不开机，D828，.FR104。

26、TCL AT25106B：有图像无声音，IC201，TDA9373。

27、TCL AT25189：无光栅，K1K6，轻触开关。

28、TCL 2906E：自动关机，R831，虚焊。

29、TCL AT29187：三无，D808，1N4148。

30、TCL AT2127：自动关机，Q206，三极管。

31、TCL 2975D：灯亮不开机，T401，高压包。

32、TCL 2988DB：灯亮不开机，Q402，三极管。

33、TCL AT25189：自动关机，R802，1W1MO。

34、TCL 2568：有图像无声音，D104/D105，二极管。

35、TCL AT2965：灯亮不开机，R409，1欧姆电阻。

36、TCL AT2990U：三无，RT801，27欧。

37、TCL HiD29276H：灯亮不开机，IC501，TDA6111Q液晶电视。

TCL电视故障维修要点

1、液晶电源通电后：副电源先工作，输出+5V电压给数字板上的CPU，此时整机处于待机状态，当按“待机”键后，CPU输出开机电平，PFC电路先工作将+300V脉动直流电压转换成正常的直流电压(+380V)，这时主开关电源的脉宽振荡器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作状态。

2、什么是PFC电路：PFC电路说白了就是把桥堆整流后的+300V电压升高到+375+400V，这也是液晶电视的电源与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，测得大滤波电容330U/450V两端电压为+375V+400V则表明功率因数校正电路工作正常;如果测得电容两端电压为+300V说明PFC电路末工作，主查PFC振荡集成电路。

3、检修液晶电源时：首先确认保险管状态，保险管完好，通常PFC校正电路中的开关管等没有失效，再测量大电解电容对地是否存在短路，有几十千欧以上充电电阻表明电源没有击穿，如果保险管损坏，第一个要检查PFC校正电路开关管；第二个要检查副电源IC。

4、40英寸以下的一般输出：+5V、+12V、+24V三组电压;40英寸以上的一般输出+5V、+12V、+18V、+24 V四组电压，5 V为待机电压，+12V供数字板，+18V供伴音 +24 V供背光板，在实践维修中，只要各组电压 样、功率一样的电源板都可以代换。

5、电源板可以从电视上摘下独立维修：维修时只需要把开关机控制电路三极管C、E短接(或将 只1.5K左右的电阻与副电源的+5V输出端相连)，整机就处于开机状态，各路电压均有输出，在部分液晶彩电的开关电源中，只有+24V或+12 V输出端带有一定功率的负载，主开关电源才进行正常的工作状态，所以在+24 V输出端上你可以接一只电动自行车的36 V灯泡作假负载(或在+12V输出端接一只摩托车灯泡作假负载)即可。

6、保护电路：在液晶彩电开关电源中，除具有常见的尖峰吸收保护电路外，还设在+24V、+12V和+5V电压的过压、过载保护电路，其保护电路多采用四运算放大器LM324、四电压比较器LM339、双电压比较器LM393或双运算放大器LM358.过流过压保护电路，在维修时可脱开不用，如果电压恢复正常，说明保护电路引起，这时要分步断开是哪路起作用，然后再进行维修。

7、开机前确认有无炸件、电容鼓包现象：如有应先更换并把相关的器件全部都测量一遍，建议更换所有损坏器件后试机时，最好把原机保险丝除掉，接上个220V/100W的灯泡，这样可以有效防止再次炸件。

8、开关电压+ 24V或+ 12 V的输出电流较大：对整流二极管要求较高，一般采用低压差的大功率肖特基二极子不能用普通的整流二极管替换，另外接负载后，电压反而上升，多属于电源滤波不好引起。

9、电源带负载能力差：首先要测一下PFC电压是否正常(380v)，如果正常，问题就在电源厚膜上，通常是电源厚膜带载能力差引起，这一点请大家注意。

10、电源板上贴有三角形标记的散热片以及散热片下面的电路均为热地，严谨直接用手接触!注意任何检测设备都不能直接跨接在热地和冷地之间!
